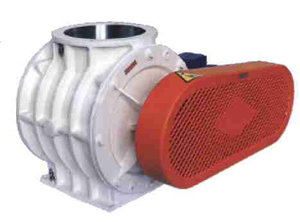

Gennemfaldssluser



Gennemfaldssluserne bruges som tætningsenhed, der tillader passage af fast stof (pulver eller granulat) mellem fri luft eller trykforskelle.

Gennemfaldssluserne fremstilles i 8 størrelser i området fra 1,1 liter til 124,6 liter pr. omdrejning.

Udførelser:
  • Hus og rotor i støbejern.
  • Hus i støbejern og hårdforniklet, rotor i AISI 304 eller AISI 316.
  • Hus og rotor i AISI 304 eller 316.
Lejerne er forberedt for montage af luftpakdåse. Rotoren i gennemfaldssluserne kan monteres med forskellige typer afskrabere og/eller tætninger. Der monteres gearmotor på siden af slusen, som gennem kædetræk driver rotoren.


Kapacitet:

Type

Liter pr. omdr.

Kapacitet i m³/h ved fyldningsgrad:
Omdr. pr. min.

kW


1,0

0,9

0,8

0,7

0,6

0,5

0,4

0,3

VR 130 1,1 2,97 2,67 2,38 2,08 1,78 1,48 1,19 0,89 45 0,55
VR 180 2,2 5,95 5,33 4,74 4,15 3,56 2,96 2,37 1,78 45 0,55
VR 230 5,5 13,2 11,9 10,6 9,25 7,9 6,6 5,28 3,96 40 0,75
VR 280 9,15 22 19,8 17,6 15,4 13,2 11 8,8 6,6 40 1,1
VR 350 21 44,1 39,6 35,2 30,8 26,4 22 17,65 13,2 35 1,5
VR 400 40,2 84,3 76 67,5 59 50,6 42,2 33,7 25,3 35 1,5
VR 500 71,8 129,4 116,3 103,5 90,5 77,5 64,6 51,7 38,8 30 2,2
VR 600 124,6 224,2 202 179,8 157,3 134,8 112,2 89,8 67,3 30 3
